Projektory 16mm

Projektor Meopta Meoclub16 electronic 2

Projektor Meopta Meoclub16 electronic 2

1. Fabryczna instrukcja obsługi projektora 16mm Meopta Meoclub 2 electronic

1.1. Części projektora

1.2. Kolejne czynności podczas uruchomienia projektora

1.3. Instrukcja obsługi w języku niemieckim - Projektor Meopta Meoclub16 electronic 2 - Manual in German

1.4. Schematy elektryczne i tabele

2. Filmy instruktażowe

2.1. Uruchomienie projektora Meoclub 16 electronic 2

1. Fabryczna instrukcja obsługi projektora 16mm Meopta Meoclub 2 electronic

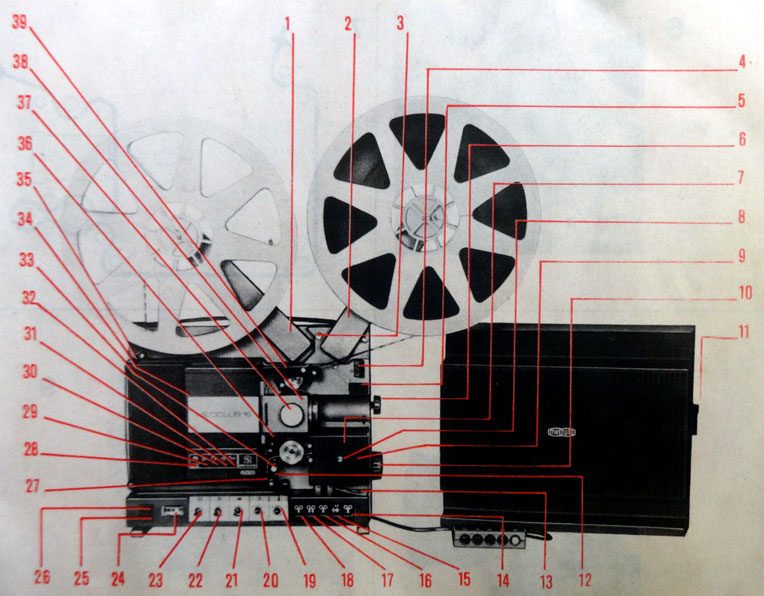

1.1. Części projektora

1. ramię nadawcze
2. ramię odbiorcze
3. zacisk ramion na szpule
4. wyłącznik przewijania filmu po zakończonej projekcji
5. gwint do zamocowania uchwytu do obiektywu anamorfotycznego
6. pokrętło osi głównej migawki
7. osłona żarówki naświetlającej ścieżkę dźwiękową
8. śruba mocująca osłonę 7
9. kontrolka działania żarówki przy fotokomórce
10. regulacja kąta nachylenia projektora
11. zatrzask pokrywy głośnikowej
12. rolka wyłączająca projektor po zakończeniu wyświetlania
13. obcinarka
14. przycisk pauzy przy nagrywaniu dźwięku na ścieżce magnetycznej
15. przycisk odtwarzania optycznego zapisu dźwięku
16. przycisk odtwarzania dźwięku na ścieżce magnetycznej
17. przycisk nagrywania trikowego dźwięku na ścieżce magnetycznej
18. przycisk nagrywania dźwięku na ścieżce magnetycznej
19. regulacja wysokich tonów
20. regulacja niskich tonów
21. regulacja głośności
22. regulacja mikrofonu
23. regulacja magnetofonu
24. wskaźnik siły wzmocnienia
25. lampka kontrolna włączenia wzmacniacza
26. wyłącznik wzmacniacza
27. lampka pilot
28. wyłącznik STOP
29. włącznik silnika
30. wyłącznik lampy projekcyjnej
31. włącznik silnika - wyświetlanie "do tyłu"
32. wyłącznik stopklatki
33. regulacja wysokości kadru
34. osłona lampy projekcyjnej
35. rolka
37. regulacja ostrości
38. obudowa obiektywu
39. przycisk autoload - automatycznego zakładania filmu

	ustawienie napięcia zasilania gniazdo pilota gniazdo sieciowe zamknięcie pokrywy tylnej bezpiecznik główny gniazdo mikrofonowe gniazdo magnetofonowe gniazdo głośnika kontrolnego gniazdo głośnika zewnętrznego
	Mocowanie obiektywu anamorfotycznego śruba mocująca uchwyt obiektywu anamorfotycznego docisk mocujący ustawienie obiektywu uchwyt obiektywu anamorfotycznego
	osłona żarówki naświetlającej ścieżkę dźwiękową śruba mocująca osłonę 7 regulacja ostrości obudowa obiektywu kanał filmowy zawias zabezpieczenie blaszka dociskowa taśmy filmowej
	uchwyt lampy naświetlającej ścieżkę dźwiękową

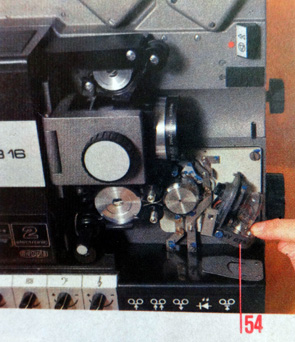

	przycisk zwalniający obudowę lampy projekcyjnej
	płytka drukowana z bezpiecznikami pasek klinowy łożyska osi migawki mechanizm chwytaka paski zębate ślimak na osi migawki
	Obcinanie początku filmu
	Zakładanie filmu
	Pilot
	Wyłącznik przewijania filmu po zakończonej projekcji
	Schemat przebiegu filmu

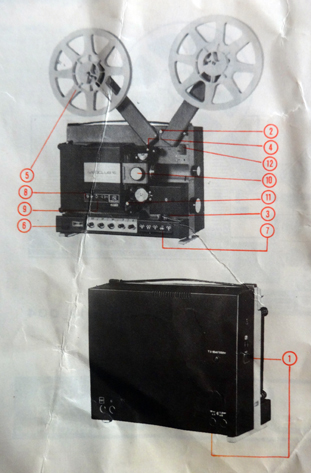

1.2. Kolejne czynności podczas uruchomienia projektora

Rysunek przedstawia, której części projektora dotyczy każdy obrazek

1.3. Instrukcja obsługi w języku niemieckim - Projektor Meopta Meoclub16 electronic 2 - Manual in German - PDF

1. Vorbereitung zur Projektion

2. Filmeinfuhrung

3. Vorfuhrung

4. Ruckwartsprojektion bzw. Szenenwiederholung

5. Stillstandprojektion

6. Fernbedienung

7. Ruckspulen des Films

8. Veranderungen der Projektions-Bildfrequenz

9. Entnechmen des Films aus der Projektor-Filmbahn

10. Vertonen von Filmen

11. Sonderanwendungen des Verstarkers

12. Objektivwechsel - Anamorphotvorsatz

13. Wartung und Reinigung des Projektors (1)

13. Wartung und Reinigung des Projektors (2)

13. Wartung und Reinigung des Projektors (3)

14. Fehler beim Vorfuhren

15. Lieferumfang des Projektors

16. Objektive/Zubehor

17. Technische Daten

1.4. Schematy elektryczne i tabele - PDF

Elektrisches Schaltbild des Verstarkers

Elektrisches Schaltbild des Projektors

Zależność wielkości obrazu na ekranie od odległości i obiektywu

2. Filmy instruktażowe

2.1. Uruchomienie projektora Meoclub 16 electronic 2
